Video Course Review - 02. Display Image (Lenna)

1. Title

Display Image file Using VGA Port in Basys-3

2. Category

"Video Processing"



3. Key Concepts

이미지에서 RGB 값을 추출하고, 이를 이용하여 Lenna 이미지를 Display한다.



4. Setup

Video Processing 분야에서 가장 자주 등장하는 Lenna 이미지다. 이번 글에서는 Lenna 이미지를 VGA로 출력하는 방법을 단계별로 정리해본다.

1. Lenna 이미지를 VGA 해상도(320x240)에 맞게 변환
2. 이미지를 BMP 포맷으로 저장후, 각 픽셀의 값을 확보
3. ROM에 이미지를 저장하고, VGA 컨트롤러를 통해 화면에 출력

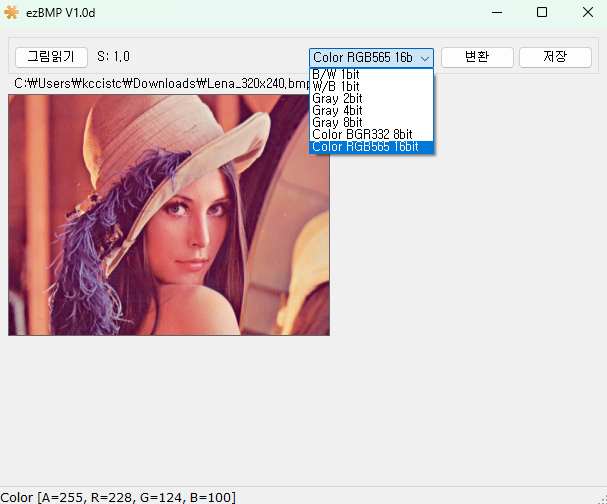

Basys-3 보드는 RGB 4-4-4 포맷을 지원한다. 이는 5-6-5 포맷에서 상위 4비트를 추출하면 비슷한 색상 값을 얻을 수 있기에, 우선 bmp 이미지를 5-6-5 포맷으로 변환한다.

변환된 이미지 파일은 아래와 같이 행렬로 나타나게 된다.



각 픽셀에 대한 R,G,B 값을 5비트 6비트 5비트씩 가지고 있는 행렬맵이다. 이를 추출하게 되면

assign image_444 = {image_565[15:12], image_565[10:7], image_565[4:1]}; //  red, green, blue



5. Code Review

module vga_test (
    input  logic       clk,
    input  logic       reset,
    input  logic [1:0] sw_mode,
    input  logic [3:0] sw_red,
    input  logic [3:0] sw_green,
    input  logic [3:0] sw_blue,
    output logic       h_sync,
    output logic       v_sync,
    output logic [3:0] red_port,
    output logic [3:0] green_port,
    output logic [3:0] blue_port
);

    logic [9:0] x_pixel;
    logic [9:0] y_pixel;
    logic       display_enable;
    logic [11:0] sw_rgb_port, pattern_rgb_port;
    logic [15:0] image_565;
    logic [11:0] image_444;

    vga_controller U_VGA_Controller (.*);

    vga_sw_rgb U_VGA_SW_RGB (
        .*,
        .red_port  (sw_rgb_port[3:0]),
        .green_port(sw_rgb_port[7:4]),
        .blue_port (sw_rgb_port[11:8])
    );

    vga_test_pattern U_VGA_Pattern (
        .*,
        .red_port  (pattern_rgb_port[3:0]),
        .green_port(pattern_rgb_port[7:4]),
        .blue_port (pattern_rgb_port[11:8])
    );

    image_rom U_IMAGE_ROM(
        .addr(y_pixel * 320 + x_pixel),
        .data(image_565)
    );

    assign image_444 = {image_565[15:12], image_565[10:7], image_565[4:1]}; //  red, green, blue

    always_comb begin
        case (sw_mode)
            2'b00: {blue_port, green_port, red_port} = sw_rgb_port;
            2'b01: {blue_port, green_port, red_port} = pattern_rgb_port;
            2'b10: {blue_port, green_port, red_port} = {image_444[3:0], image_444[7:4], image_444[11:8]};
        endcase
    end


endmodule

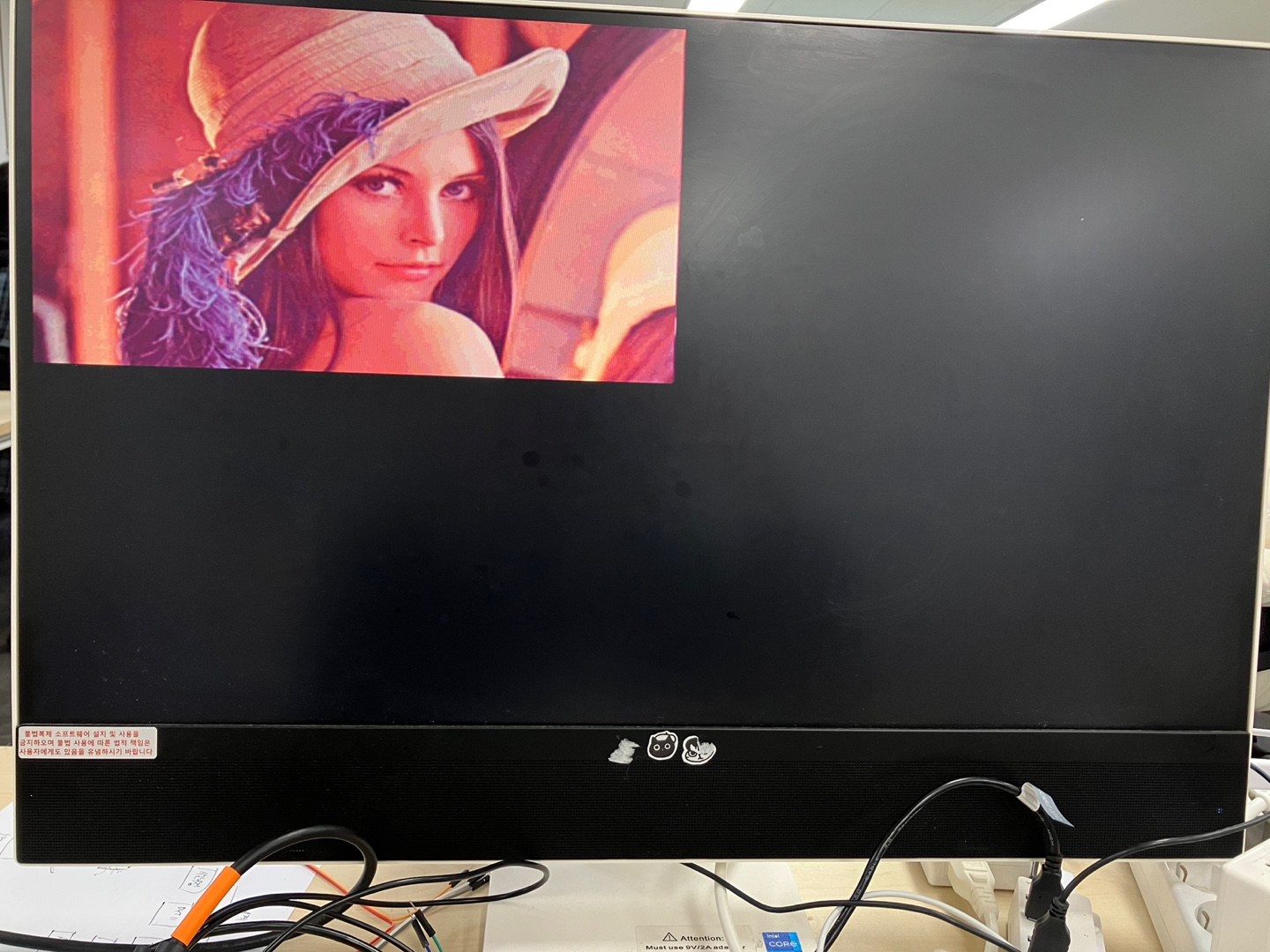

VGA는 640x480 해상도이고, 출력하려는 이미지 사이즈는 QVGA(320x240) 이미지이기 때문에 여러 개의 이미지가 출력되는 문제가 나타난다.

VGA 해상도인 640x480에서 QVGA 이미지를 출력하려면, VGA 타이밍과 해상도에 맞게 이미지의 배치를 조정해야 한다.

    always_comb begin
        case (sw_mode)
            2'b00: {blue_port, green_port, red_port} = sw_rgb_port;
            2'b01: {blue_port, green_port, red_port} = pattern_rgb_port;
            2'b10: begin
                if(x_pixel >320 | y_pixel > 240)
                    {blue_port, green_port, red_port} = 0;
                else
                    {blue_port, green_port, red_port} = {image_444[3:0], image_444[7:4], image_444[11:8]};
            end
        endcase
    end


endmodule



---

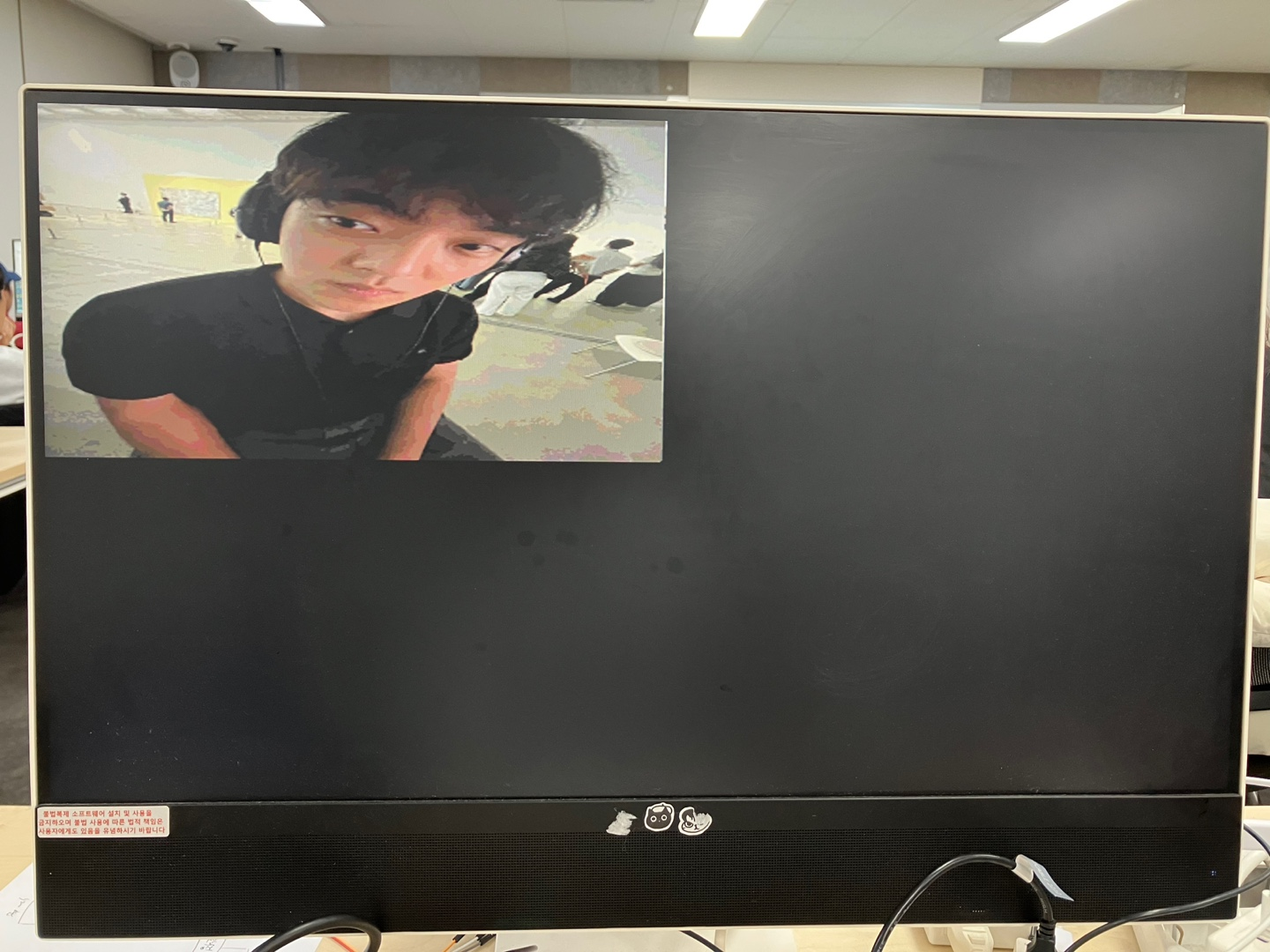

이제 Color 이미지를 Gray Scale로 변환하는 방식을 알아보자. Gray Scale로 변환하는 공식은 다음과 같다.

하드웨어 상에서 실수형의 연산은 어렵다. 이를 구현하기 위해서는 R,G,B 에 곱해지는 실수에 255를 곱하여 양자화를 시킨다.

assign image_444 = {image_565[15:12], image_565[10:7], image_565[4:1]}; //  red, green, blue
assign image_444_gray_scale_accum = {image_444[11:8] * 'h4d + image_444[7:4] * 'h96 + image_444[3:0] * 'h1d};



• Red에 0.21을 곱하고, 이를 255로 양자화하여 0.21 * 255 = 53.55 → 정수로 변환하면 0x4D
• Green에 0.72을 곱하고, 이를 255로 양자화하여 0.72 * 255 = 183.6 → 정수로 변환하면 0x96
• Blue에 0.07을 곱하고, 이를 255로 양자화하여 0.07 * 255 = 17.85 → 정수로 변환하면 0x1D

assign image_444_gray_scale = {image_444_gray_scale_accum[11:8], image_444_gray_scale_accum[11:8], image_444_gray_scale_accum[11:8]};

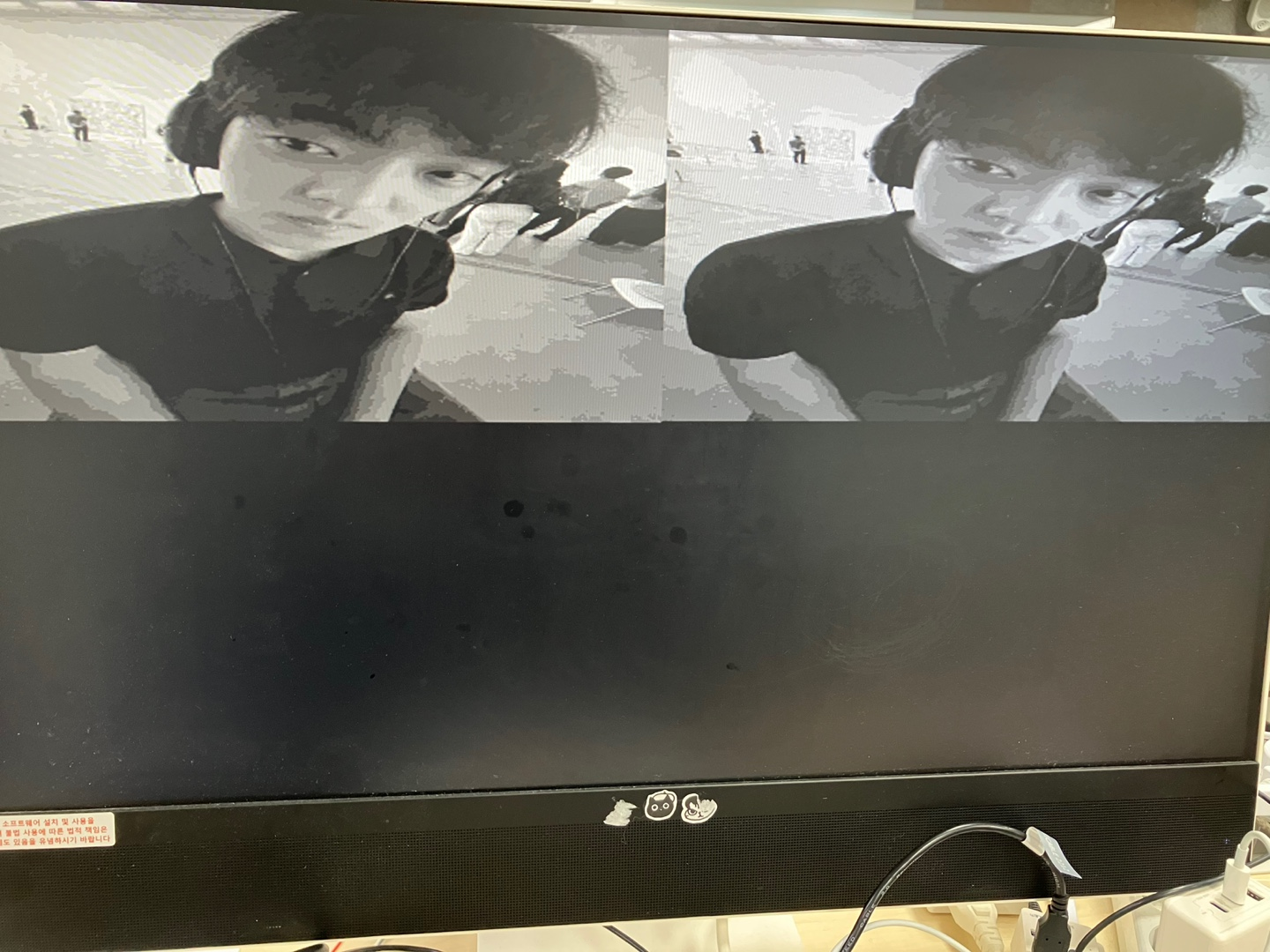

이후, Gray Scale 값을 각 채널에 동일하게 적용하여 출력한다. Basys-3는 4비트의 출력방식을 사용하기 때문에 최상위 비트 4비트만을 R,G,B에 적용시켜준다.
